Устройство «Третья рука»

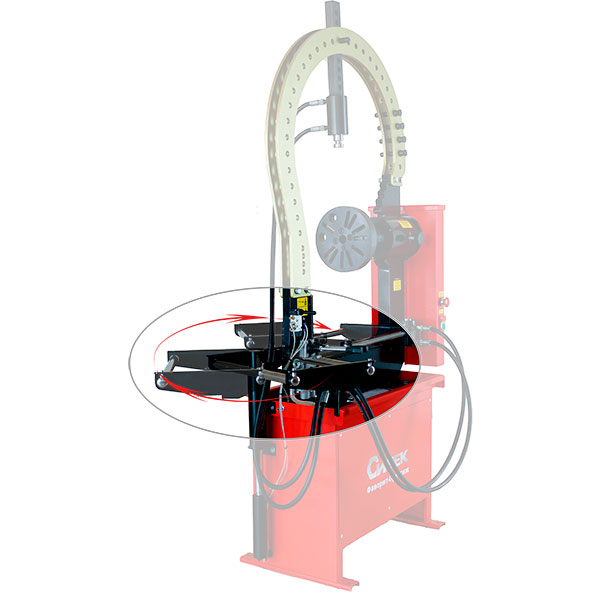

Подъемник состоит из пневмо-цилиндра (1), штока (2), также на конце штока закреплён подъёмный стол (3), с направляющими (4), на который устанавливается автомобильный диск, рычаг управления(5), центрирующая шайба(6), планшайба(7), отверстия для установки крепежных болтов(8).
Порядок работы:
Перед установкой диска оператору необходимо:
1. Подобрать центрующей шайбы под внутренней диаметр диска;
2. Установить центрирующую шайбу на планшайбу и закрепить болтом (прилагается);
3. Поставить площадку (4) в исходное положение (см. рисунок);
4. Завести диск на установочную площадку;
5. Рычагом управления(5) плавно подводим диск к планшайбе и устанавливаем на центрирующую шайбу;
6. Путем прокручивания совмещаем отверстия диска и планшайбы;
7. Закрепляем диск к планшайбе установочными болтами (прилагается комплект).
ОБЯЗАТЕЛЬНОЕ УСЛОВИЕ -ПРИ КРЕПЛЕНИИ ДИСКА К ПЛАНШАЙБЕ ИСПОЛЬЗОВАТЬ НЕ МЕНЕЕ 5-ти БОЛТОВ!
Процесс правки:
1. Перед началом процесса правки подъемный стол можно опустить вниз и отвести в сторону в нерабочее положение;
2. После правки диска выполняется обратная операция.
