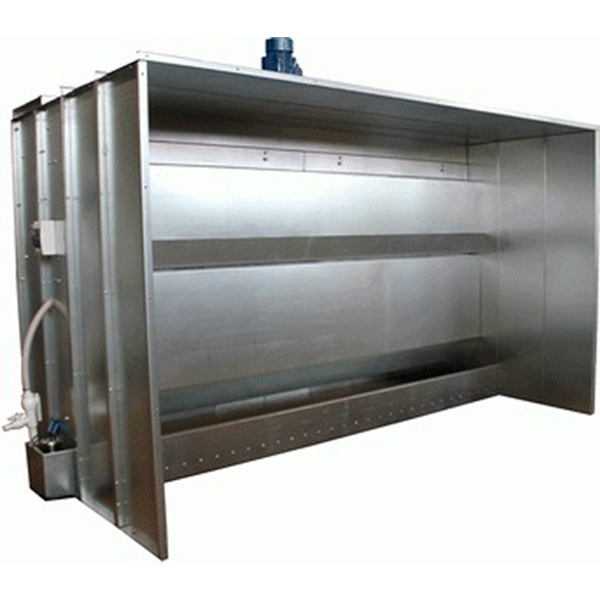

Корпус кабины из оцинкованной стали толщиной 1,2 мм

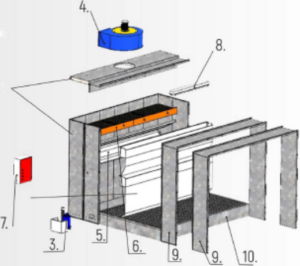

- Корпус и отстаивающая ванна;
- Двойной каскад водяных завес;
- Насос из нержавеющей стали;
- Вентилятор вытяжной взрывозащищенный;
- Лабиринт из преградительных панелей;
- Стекловолоконный фильтр;
- Электрический щит управления;
- Светильник взрывозащищенный;
- Увеличение глубины рабочей зоны;
- Водяной пол.
Для обеспечения долговечности и снижения вибрации, корпус и отстаивающая ванна изготавливаются из высококачественной оцинкованной стали с большим количеством ребер жесткости.
Для удобства регулировок и обслуживания в этой кабине предусмотрено:
– Быстросъемные водяные завесы, с возможностью регулировки просвета между краем завесы и водой в ванне.
– Ванночка для насоса может располагаться с одной из двух сторон на выбор.
– Насос из нержавеющей стали с защитой от перегрева.
– Регулировка потока воды и быстрый слив её из кабины осуществляется задвижкой, которая удобно расположена снаружи корпуса.

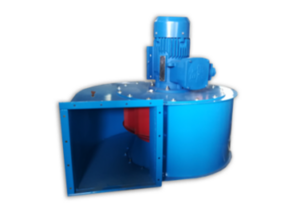

Вентилятор вытяжной во взрывозащищенном исполнении 3,0 кВт (11 500 м3/ч, 550 Па), усиленный корпус

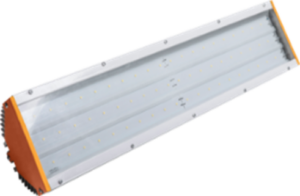

Светильник светодиодный во взрывозащищенном исполнении
Увеличение глубины рабочей зоны на 0,5 метра
(3 комплекта)
– СИСТЕМА НАГРЕВА –
Приточные блоки предназначены для использования в системах приточной и приточно-вытяжной вентиляции и служат для предварительной очистки и подогрева до заданной температуры воздушного потока.
В состав приточного блока входят:
– блок теплообмена
– щит управления приточным блоком
– горелка дизельная и вентиляционная группа.
Теплообменник (котел воздухоподогревательный) является основной частью приточного нагревательного блока и предназначен для нагрева воздуха, используемого для нужд отопления, а также подачи в окрасочные и сушильные камеры. Изготавливается из нержавеющей стали толщиной 1,5 мм, торцевые части теплообменника изготавливаются из стали толщиной 3 мм
Применяются как самостоятельное оборудование или в составе теплогенераторов (агрегатных групп).

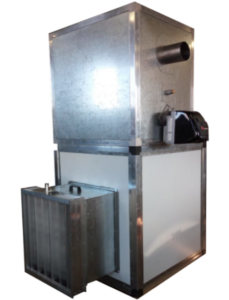

Приточный блок с дизельным теплообменником мод. ПБД-12 Температурный режим:
– на входе в приточный блок -5°С
– на выходе в кабину – +20°С
В стандартном исполнении приточный блок состоит из:
- Шумоизолирующий корпус из сэндвич-панелей с теплоизолирующим наполнителем, собранный на металлокаркасе.
- Секция фильтров с карманными фильтрами класса очистки G4 с теплообменником и горелкой (энергоноситель – дизель)
- Блок вентилятора с загнутыми назад лопатками (без ременной передачи – с прямым приводом)
- Щит управления в промышленном исполнении с защитой от перегрева
- Канальный датчик температуры
| Вентилятор | Производительность, м³/ч | Габаритные размеры
ДхШхВ, мм |
Производимая тепловая мощность, кВт | Потребление дизтоплива, л/ч | Установленная мощность двигателя, кВт | Горелка |
| ВР 86-77-5,5-П | 11 500 | 1850х1150х2250 | 47-108 | 4-9,3 | 3 |
Iranradiator RA 2
|

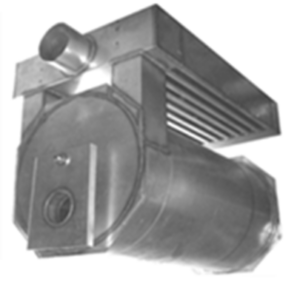

Блок теплообмена
Теплообменник блока выполнен из нержавеющей стали толщиной 1,5 мм, фланец под горелку и заглушки цилиндра камеры сгорания изготавливаются из нержавеющей стали толщиной 3 мм методом сварки в защитной среде аргона. Мощность теплообменника зависит от производительности присоединенных вентиляторов и подобрана таким образом, чтобы обеспечить нагрев воздуха на 35 °С за 1 проход его через теплообменник. Это означает, что при поступлении на вход теплообменника наружного воздуха с температурой -15 °С на выходе мы получим воздух, нагретый до 20 °С, что вполне достаточно для обогрева помещений и обеспечения требований режима покраски в окрасочных камерах. Тепловой режим теплообменника рассчитан так, чтобы при нормальных условиях эксплуатации, обеспечить бездымное сгорание топлива и самоочищение внутренних поверхностей камеры сгорания и регистра от продуктов горения.
Наружный воздух не должен содержать пыль и другие твердые примеси в количестве более 100 мг/м3, липкие вещества и волокнистые материалы.
Вентиляционный блок
В состав вентиляционного блока входят: корпус блока и вентиляционная группа.
Вентиляционная группа состоит из электродвигателя и вентилятора, которые монтируются на раме, установленной в корпусе.
Фильтр карманный
Фильтрующие элементы устанавливаются в монтажные рамки, которые фиксируются в направляющих корпуса. Такая конструкция позволяет при необходимости производить быструю замену фильтров. Фильтры состоят из вставленного в стальную рамку фильтрующего материала из синтетических волокон. Термостойкость синтетических фильтрующих элементов составляет 80 °С.
| Тип | Карманный |
| Класс очистки | G4 |
| Марка фильтра | ФВК |
| Скорость воздуха, м/с | 3 |
| Начальное падение давления, Па | 66 |
| Расчетное падение давления (запылённость 50%), Па | 158 |
| Конечное падение давления, Па | 250 |
Блок подготовки воздуха
- П-образный приточный вентилятор без нагрева: приточный вентилятор с секцией фильтров (класс очистки G4) c установленным АВК (вентиляционным клапаном) для точного регулирования потока приточного воздуха.
- Приточно-вытяжной блок: приточно-вытяжной блок используется в составе окрасочно-сушильных камер (ОСК), промышленных окрасочных камер.

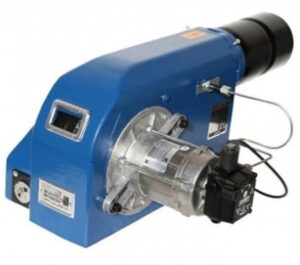

Дизельная горелка (производства Иран) с высоким КПД и низким уровнем выбросов СО и Nox.
– Максимальная эффективность на стальных и чугунных котлах (из-за наличия разветвленного пламени и воздуходувки высокого статического давления).
– Полная стабильность пламени в любых условиях (из-за удержания пламени).
– Наличие частичного премикса и технологии разветвленного пламени.
– Технология с низким содержанием избыточного воздуха.
– Простой и легкий сервис и обслуживание.
– Низкий уровень шума.
– Низкий расход (расход топлива этой горелки ниже, чем у других подобных горелок).

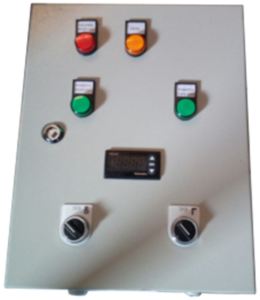

Щит управления в металлическом корпусе промышленного исполнения с тепловым реле защиты электродвигателей
Пульт включения/выключения вытяжных вентиляторов во взрывозащищенном исполнении. Изготавливается с учетом расположения в запыленных производственных помещениях.
Необходимый тепловой режим (максимальный нагрев на выходе) задается оператором
| Габаритные размеры, мм: | |
| ширина | 4 280 |
| глубина | 2 500 |
| высота без вентилятора | 2 430 |
| максимальная высота с вентилятором | 3 154 |
| Рабочие размеры, мм: | |
| ширина | 4 000 |
| глубина | 1 720 |
| высота | 2 370 |
| Вентилятор: | |
| мощность электродвигателя, кВт | 3.0 |
| производительность, м3 /час | 11 500 |
| давление, Па | 550 |
| Световой поток светильника, Лм | 5 180 |
| Насос | 200/7Н |
